实验室供气系统一

一、实验室用气体种类

实验室常用气体有精密分析仪器使用的高纯气体、化学反应实验使用的实验气体(氯气)及辅助实验使用的煤气、压缩空气等，气相色谱、气质联用、原子吸收、ICP等精密仪器使用的高纯气体主要有不燃气体（氮气、二氧化碳）、惰性气体（氩气、氦气）、易燃气体(氢气、乙炔）、助燃气体（氧气）等。

实验室用气主要由气体钢瓶提供，个别气体可由气体发生器提供。常用钢瓶外部颜色区分及标志：氧气瓶（天蓝色黑字）、氢气瓶(深绿色红字)、氮气瓶(黑色黄字）、压缩空气瓶(黑色白字）、乙炔瓶（白色红字）、二氧化碳瓶（铝白黑字）、氩气瓶（灰色绿字）、氦气瓶(棕色）。

二、实验室供气方式

实验室供气系统按其供应方式可分为分散供气与集中供气。

（1）分散供气是将气瓶或气体发生器分别放在各个仪器分析室，接近仪器用气点，使用方便，节约用气，投资少；但由于气瓶接近实验人员，安全性欠佳，一般要求采用防爆气瓶柜，并带报警功能与排风功能。报警器分为可燃性气体报警器及非可燃性气体报警器。气瓶柜应设有气瓶安全提示标志，气瓶安全固定装置。

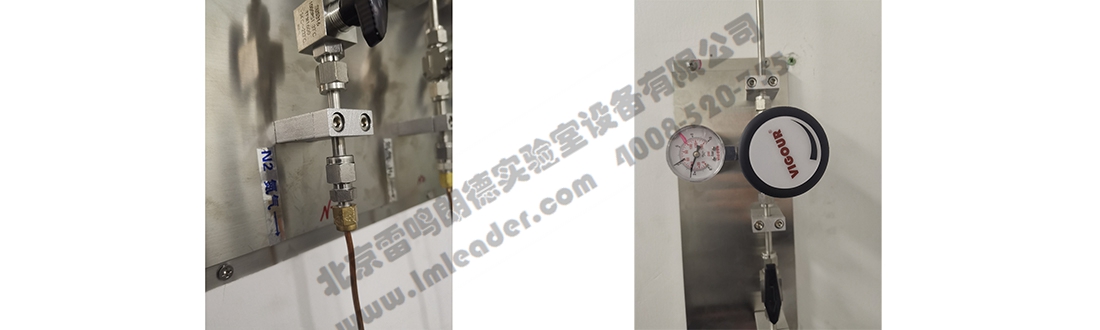

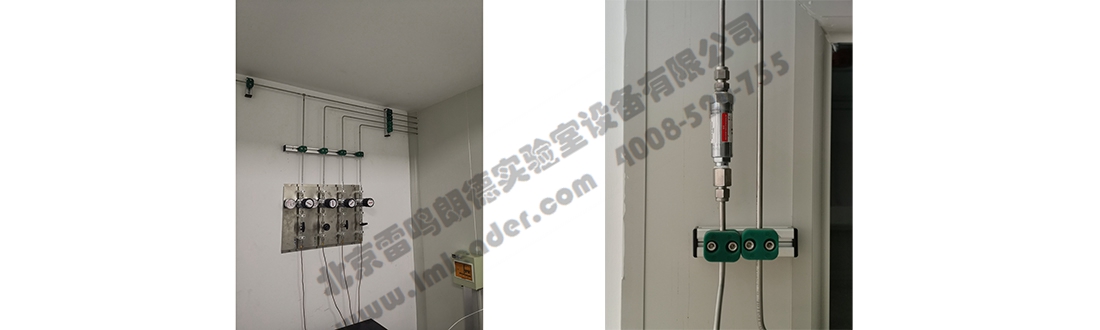

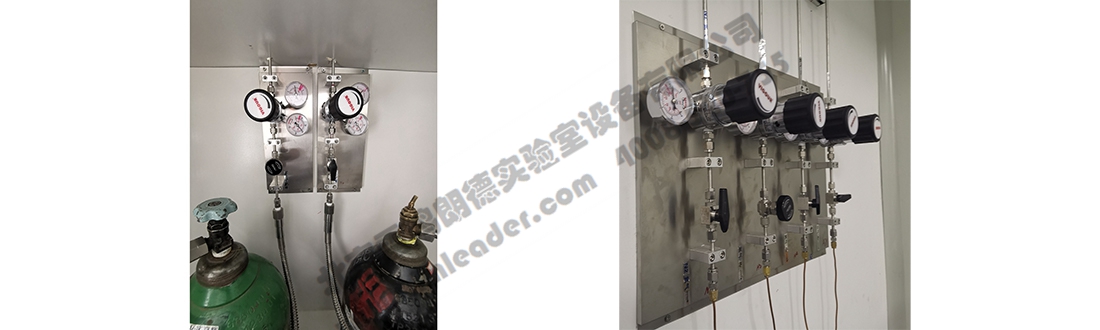

（2）集中供气是将各种实验分析仪器需要使用的各类气体钢瓶，全部放置在实验室以外独立的气瓶间内，进行集中管理，各类气体从气瓶间以管道输送形式，按照不同实验仪器的用气要求输送到每个实验室不同的实验仪器上。整套系统包括气源集合压力控制部分(汇流排)、输气管线部分（EP级不锈钢管）、二次调压分流部分(功能柱)以及与仪器连接的终端部分（接头、截止阀）。整套系统要求具有良好的气密性、高洁净度、耐用性和安全可靠性，能满足实验仪器对各类气体不间断连续使用的要求，并且在使用过程中根据实验仪器工作条件对整体或局部气体压力、流量进行全量程调整以满足不同的实验条价的要求。

集中供气可实现气源集中管理，远离实验室，保障实验人员的安全；但供气管道长，导致浪费气体:开启或关闭气源要到气瓶间，使用欠方便。
