实验室通风系统基本概念二

对于实验室，为了充分确保污染不从实验室防护区泄漏到非防护区及其周围的环境中，保证对实验人员、实验标本、环境、设备的安全，必须建立稳定可靠的通风系统，从而建立起安全、可靠、有效的防护屏障。今天北京雷鸣小编带大家了解一下通风的一些常用尺寸计算：

一、通风管道

对于一般的普通建筑，若室内排出的气体没有腐蚀性，通风管道可以采用镀锌钢板的材质，对于产生有腐蚀性气体的实验室，风管应采用耐腐蚀材料的PVC风管或玻璃钢风管。在一般的实验室通风工程中，室内大多采用PVC风管、室外采用玻璃钢风管。

1、常用圆形风管尺寸：

1）单台原子吸收罩主要选用φ160（DN150）管；

2）万向排烟罩主要选用φ110（DN100）管；

3）单台、两台通风柜支、干管主要选用φ315（ DN300）管。

2、常用方形风管尺寸：

如果通风系统较复杂，同一房间平行设有三台或三台以上的通风柜，或实验室高度有限，圆形风管无法安装，可考虑选用方形风管。方形风管的边长标准尺寸如下（单位为mm）：120、160、200、320、400、500、630、800、1000、1250，由于通风柜宽度为800mm，故选用方管长边尺寸，不宜超过630mm，而且最好选择方形，如果条件不允许也可选用矩形，但每个单最好统一。

对于室内层高不足的实验室或采用大型风管的实验室，一般采用矩形风管，以便与现场空间匹配，在满足分管要求的前提下，尽量减小风管占用的空间。圆形风管采用插件连接，矩形风管采用法兰方式连接，根据实际情况也可以采用插件方式连接。

二、风机

1、风机的分类：按照气流方式，风机分为离心式（常放置在屋外）、轴流式（常放置在屋内）和混流（斜流）式三种；按照材质分类，风机主要有普通钢制风机、不锈钢风机、PVC风机和玻璃钢风机等。我司主要选用的风机有玻璃钢离心风机、玻璃钢斜流风机、PVC离心风机和不锈钢离心风机。风机风口粗细一般分为 2.8、3.2、3.6、4.0、4.5、5、6 几种，选择风机要让风机风口大于主管道尺寸。

2、风机的特点：

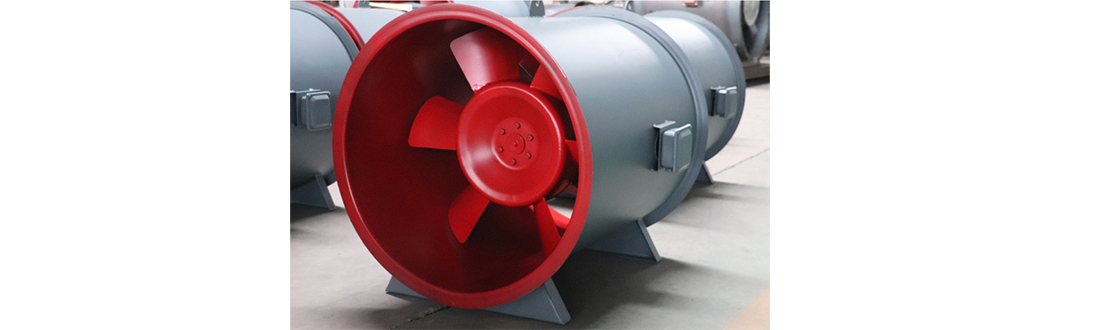

1）轴流风机的特点是：耗电量小，运行费用低，但噪音大，风机抽力小（风压小），适用于简单系统，一般安装在墙上或管道上；

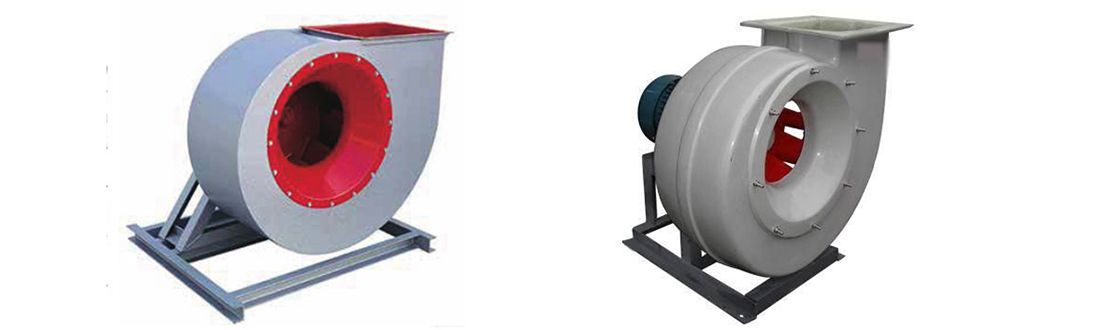

2）离心风机的特点是：耗电量大、运行费用较高，噪音较大，风机抽力大（风压大），适用于复杂系统，主要安装在室外或楼顶；

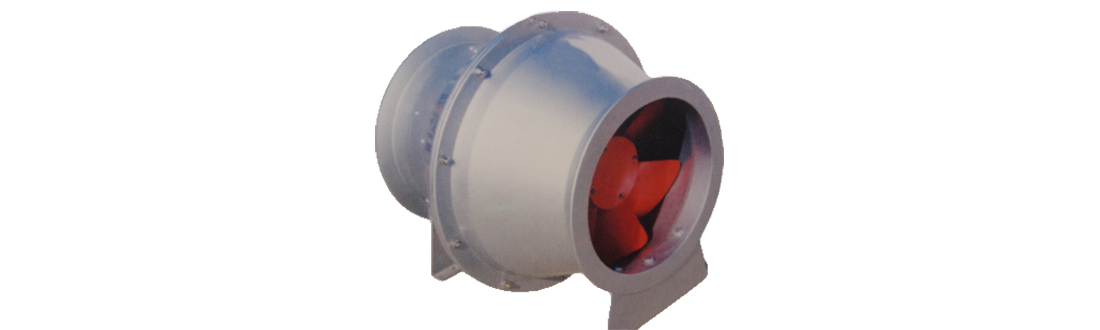

3）斜流风机的特点是：耗电量、运行费用、风机抽力处于前两者之间，噪音较小，适用于简单系统，一般安装在室内。

3、风机的几个主要参数：

1）流量（Q）单位时间内流经某一流道截面的流体体积；

2）风机转速（n）风机转子的速度，单位r∕min；

3）效率（η）风机的做功效率η=（W有用∕W总×100%；

4）压力（P）风机的全压（Pt）分为动压（Pd）和静压（Ps）两部分。静压是指风机克服整个通风系统的摩擦阻力所必须具备有的压力，它由通风柜、百叶、调风阀、风管、风机整个系统的特性决定，动压是气体以一定的速度排放所具有的那部分压力，在标准状况下计算Pd=0.5PV2（P空气密度，通常为1.2；V 风速，单位 m/s）。

4、风机的选用：

在 3.5F以下，4000m∕h以下，2台通风柜以下可以选择斜流风机，以上选离心风机。

1）单台万向排烟罩、原子吸收罩，如果管路较简单，直接从房间穿墙或穿窗对外排放，则可选用玻璃钢斜流风机。设计人员可根据系统的情况，选用斜流风机；如果管路较复杂，弯头较多，则可选用离心风机；

2）单台通风柜，如果管路系统较简单，直接从房间穿墙或穿窗对外排放，则可选用斜流风机；如果系统较为复杂的话，应该选用离心风机。

3）多台通风柜及复杂系统，对于两台或两台以上通风柜的通风系统，一般采用楼顶高空排放或室外排放，风机一般选用离心风机。风机的型号可根据系统的总排风量和系统阻力选用。对于同时能满足系统的排风量和系统压力的风机，应该尽量选用型号偏大，电机功率偏小的风机。

4）一台风机带动两台或多台通风柜的系统，为了能单独控制通风柜的开闭，应在每一台通风柜上设计一个电子调风阀。电子调风阀的型号一般为φ315mm。

高 0.622-0.75m／s   0.5m／s

中 0.5m／s   0.4 m／s

低 0.375-0.4m／s  0.25m／s

5、噪声应控

室外噪声应控制在70dB（A），实验室内噪声应控制在55dB（A），（室内噪声 GB60分贝超标，室外噪音大约为75分贝）。风机的噪声可以分为本身的机械噪声（此噪声主要由风扇质量不同引起）和风声（为主要噪声）。在风机功率不大的情况下，可通过在风机上方加防雨罩来消除风声，在使用大功率风机时一般在风机进出口加消声器来消除风声，机械噪声主要靠建隔音墙、小黑屋或在风机进出口加软接头来解决。减振的主要方法为风机底座做成减振底座并安装减振器或加装减振垫。

6、通风量（Q）=表面风速（vs）×通风柜开口面积。电子调风阀的作用是通过调节每台通风柜的风管半径来调节每台通风柜的通风量，来达到当通风柜开口面积变化时保持表面风速不变。

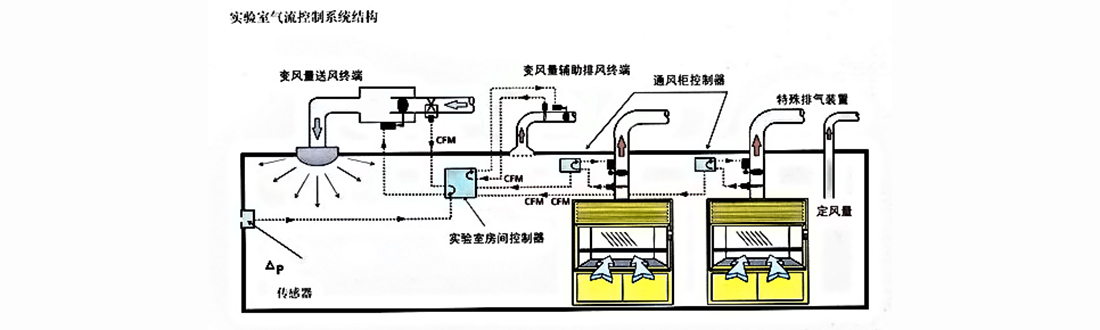

5、排风量（Q）=表面风速（vs）×通风柜开口面积。变频系统的作用是改变风机的转速来改变风机的通风量，当一套通风系统中只有少量几台通风柜工作时，变频系统自动调节风机的转速，从而改变风机的通风量，从而保证通风柜的面风速恒定。变频系统和调风阀的作用类似，但如果只使用调风阀，则当一套通风系统中只有少量几台通风柜工作时，风机仍然以最高转速工作，而使用变频系统后，调整风机转速可节省能源。
